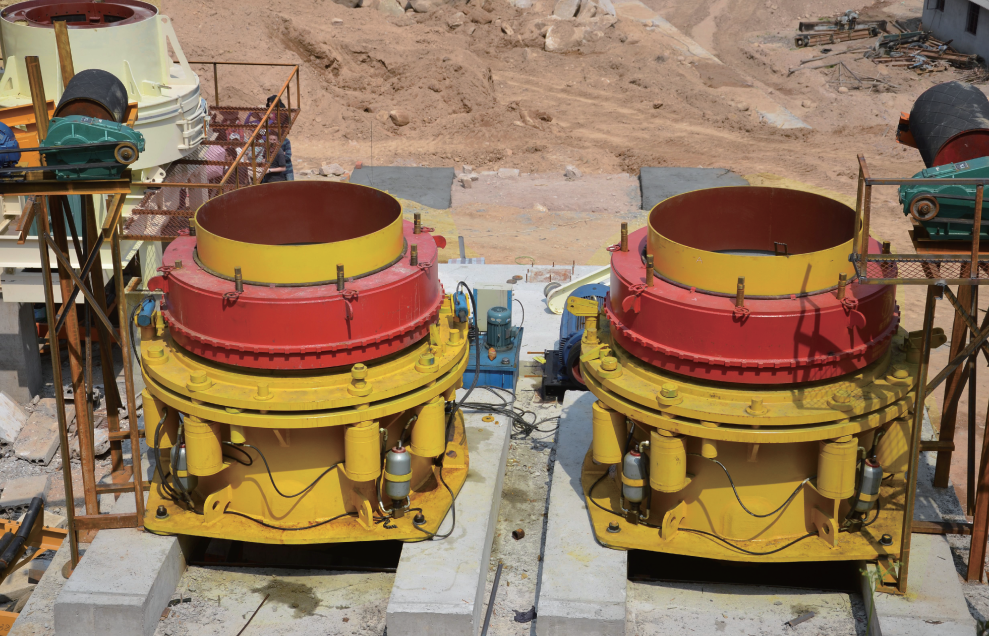

SY液压圆锥破碎机
给料粒度: 6-267mm
处理能力: 55-800T/h
应用范围: 广泛应用于矿山矿石破碎、高硬度岩石物料破碎、建筑物料破碎、水泥厂、砂石料场、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等
产品介绍: 高效液压圆锥破碎机是上海世冶机械引进德国技术,结合目前国际上可利用金属材料的性能而设计的一种高效破碎机。由于独特的优化结构,特有的破碎原理和多点分层的液压系统,高效液压圆锥破碎机具有石子质量好、效率高、生产能力大以及整体性能稳定等特点。
产品详情

产品介绍

高效液压圆锥破碎机上海世冶机械引进德国技术,结合目前国际上可利用金属材料的性能而设计的一种高效破碎机。由于独特的优化结构,特有的破碎原理和多点分层的液压系统,高效液压圆锥破碎机具有石子质量好、效率高、生产能力大以及整体性能稳定等特点。适用中细碎普氏硬度≤5~16的各种矿石和岩石,如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等,广泛应用于金属与非金属矿、水泥厂,砂石冶金等行业。

特点
结构新颖、独特、简单合理、运转平衡、 运行成本低.
圆锥破驱动轴两端装有圆锥滚子轴承,动力驱动由重载锥齿轮完成.
圆锥破均有内、外铜质套(即内、外铜),一个钢质的球面座和一个球面铜。防尘圈由放置在球面座内的弹簧浮起,在机器运转过程中起调节作用。
圆锥破均包含液压调整机构,便于快速调整圆锥破排料口大小.
圆锥破提供液压氮气瓶释放保护。
圆锥破采用一套外置的包括油泵、油箱、管路的润滑系统。当油温过高或油流速过慢时将自动关闭破碎机.

高强度、坚固的结构

SY液压圆锥破碎机本体为箱形铸钢件整体结构,在重载部位高应力点设有加强筋。

有限元分析和CAD技术

SY液压圆锥破碎机是利用现代 CAD技术进行设计的,且所有型号都经有限元技术分析,以确保内部应力水平在合适的范围内,最终使WL 系列高效复合圆锥破具有结构强度高、设备稳定运行的特点。

高可靠性和实用性源于精细的设计

SYC液压圆锥破碎机水平传动轴两端用圆锥滚子轴承替代了老式弹簧圆锥破的水平轴铜套,转速大幅提高。锥体蕊和球面座之间放置防尘圈,迷宫式密封圈中充 满润滑油,防尘圈由放置在球面座内的弹簧浮起,有效防止粉尘侵入。采用电动自动润滑系统,润滑系统也跟主马达相互连结 ,若压力不足或温度过高时 ,主机马达会立即停止,以保护主机不受损坏。

高产量、齿板磨耗低更易更换

SYC液压圆锥破碎机具有良好的破碎腔形,增加了有效破碎面,主轴摆动次数大幅提高确定了SY圆锥破碎机比 老式圆锥破增加了1/3 的产量,还有利于获得细粒级和均匀立方体产品。全部用数控立柱车床加工出的锥体蕊和破碎壁紧密结合,更换齿板时快速简单,不需要填充环氧树脂,大大节约了 维修时间,减少了工人劳动强度。层压破碎原理以及优化设计的破碎壁、扎臼璧使用寿命大大提高。传统的圆锥破腔型,进料口小,破碎面有限,产量低,针片状产 品含量高。锥体蕊和破碎壁之间需填充环氧树脂,不易更换,故障率高,加大了停机时间,运行不可靠。

液压氮气瓶释放保护装置

可靠的安全装置锁固油压缸搭载氮气瓶使用, 可以让无法破碎的物体通过机器, 而不对机器产生损害。

液压调整机构

SYC液压圆锥破碎机包含液压调整机构,便于快速调整破碎机排料口大小,还可迅速清理破碎腔,大大减少停机时间。


工作原理

SYC液压圆锥破碎机工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近 又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度,经下部排出。

技术参数


型 号腔型最大进料粒度
(mm)
最小排料尺寸
(mm)
转速
(RPM)
电机功率
(kW)
不同闭边排料口[in(mm)]的产量(TPH)
6101316192225385164
SYCC1000H粗型1601363090-110

88110148165192258

SYCF1000H中型1151063090-110
718299132148165


SYCS1000H细型80863090-110
57657582105



SYCSS1000H超细型50663090-11055607080100




SYCC1150H粗型18013610110-132

126148165198220286

SYCF1150H中型13010610110-132
110120132148181192


SYCS1150H细型9010610110-132
88115121154




SYCSS1150H超细型606610110-1326681115121143




SYCC1300H粗型20016610132-160


165198220253341429
SYCF1300H中型15013610132-160

126154176209231


SYCS1300H细型10210610132-160
99126159176




SYCSS1300H超细型708610132-136
97121148170




SYCC1370H粗型21519610185-220



220242286363464
SYCF1370H中型16016610185-220


170198220242


SYCS1370H细型11513610185-220

165209231253



SYCSS1370H超细型768610185-220
134162203220




SYCC1500H粗型23522560185-225




291330440565620
SYF1500H中型17519560185-225



236264291352

SYCS1500H细型13013560185-225

198231258280302


SYCSS1500H超细型9010560185-225
162195242292




SYCC1680H粗型26722560250-300




363429577720797
SYCF1680H中型20316560250-300


253297330363


SYCS1680H细型14013560250-300

203248290374



SYCSS1680H超细型9510560250-300
198242286368





注:

1. 上述生产能力是破碎物料密度为1.6T/m³ 时开路生产中总吨数、生产能力与破碎物料的物理性能、给料方式、进料粒度及其组成等工况有关,实际产能因不同条件可能有± 25% 误差。

2.以上参数仅供参考如有改动恕不另行通知。
